GIS試驗包括主回路電阻測量、元件試驗及連鎖試驗、絕緣試驗以及SF6氣體檢測試驗等。
    GIS是多元件的組合電器，在完成設備組裝和導體連接后，一般在抽真空充SF6氣體之前進行主回路電阻測量，以判斷安裝質量。測得的主回路電阻值不應超過產品技術條件規定的1.2倍，否則認為接觸不良需進行處理。
    因?yàn)镚IS額定電流大，導體截面積大，用電橋測量一般不易發現問題，所以按DL596-1996《電力設備預防性試驗規程》的規定應采用直流壓降法測量，測試電流不小于100A或按照廠家規定。這樣即準確又易發現接觸不良的問題。
    若GIS有進出線套管，可利用進出線套管注入測量電流進行測量。
    若GIS接地開關導電桿與外殼絕緣，引到金屬外殼的外部以后再接地，測量時可將活動接地片打開，利用回路上的兩組接地開關導電桿關合到測量回路上進行測量；
    若接地開關導電桿與外殼不能絕緣分隔時，可先測量導體與外殼的并聯電阻R₀和外殼的直流電阻R₁，然后按以下公式換算回路電阻R
        R＝(R₀R₁)／(R₁－R₀)
    基于直流壓降法時，可采用直流電源、分流器和毫伏表測量回路電阻，也可采用回路電阻測試儀來進行測量。二者基本原理一致，測量時應注意接線方式帶來的誤差，電壓測量線應在電流輸出線的內側，且電壓測量線應接在主回路正確的位置，否則將產生較大的測量誤差。
    在GIS母線較長、間隔較多，并且有多路進出線的情況下，應盡可能分段測量，以便有效地找到缺陷的部位。
    現場測量的數據應與出廠試驗數據比較，當被測回路各相長度相同時，測得的各相數據應相同或接近。

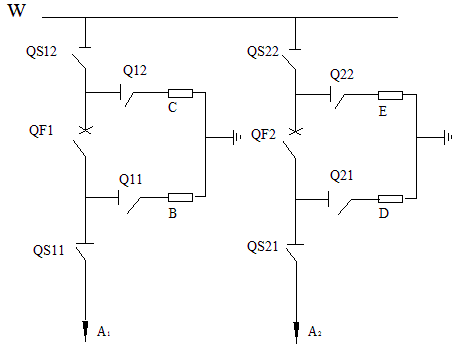

    例如，圖1-1所示測量GIS的主回路電阻時，可以首先測量A1-A2之間的電阻，若三相測量數據與出廠數據差別較大或三相數據差別較大，應對測量回路分段，以找到有安裝缺陷的部件。如從B、C兩點通電測量，可以判斷斷路器QFl的接觸情況；從D、E兩點通電測量回路電阻，可以準確判斷斷路器QF2的接觸情況。

圖1-1 某GIS的主接線圖
